屏蔽玻璃定制参数表
发布时间:2014-3-14
客户定制参数
Customer Requirement Parameters
我公司产品参照标准和规范
GJB2713-96 |
《军用屏蔽玻璃通用规范》 |
GJB2606-96 |
《军用透光屏蔽材料通用规范》 |
GB12190-2006 |
《电磁屏蔽室屏蔽效能的测量方法》 |
SJ20524-95 |
《材料屏蔽能测量方法》屏蔽室法 |
GB2410-96 |
《透明塑料透光率及雾度试验方法》 |
GJB360A-96 |
《军用电子元器件环境实验方法》 |
GJB150-86 |
《军用设备环境实验方法》 |
GJB 9001A-2001 |
《质量管理体系要求》 |
屏蔽玻璃订货说明:
产品验收规范 及参照标准 |
|
||||||
设计参数 |
长度L (mm) |
|
宽度W (mm) |
|
厚度T (mm) |
|
|
倒角C (mm) |
|
圆角R (mm) |
|
公差T (mm) |
|
||
产品结构* |
|
丝网角度* (∠) |
|
透光率* (%) |
|
适用温度* (℃) |
|
光学镀膜* |
AR |
支撑材料* |
|
屏蔽材料* |
|
面电阻* 阻值(Ω) |
|
AG |
接地电极* 处理方式 |
|
丝网飞边* 宽度(mm) |
|
|||
视觉检视要求* (划伤、气泡、杂质) |
|
丝印要求* (标记) |
|

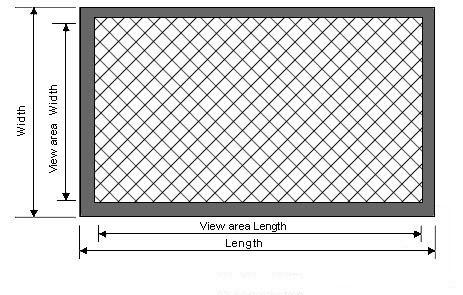

1. 长度L,宽度W,厚度T,倒角C,圆角R,公差T,是屏蔽视窗产品的几何尺寸约束条件。
2. 产品结构是指玻璃的层数,或者屏蔽丝网的层数,丝网屏蔽玻璃的上下合片尺寸是否相等?如多层玻璃或者多层网,阶梯结构,异形结构等等要求。

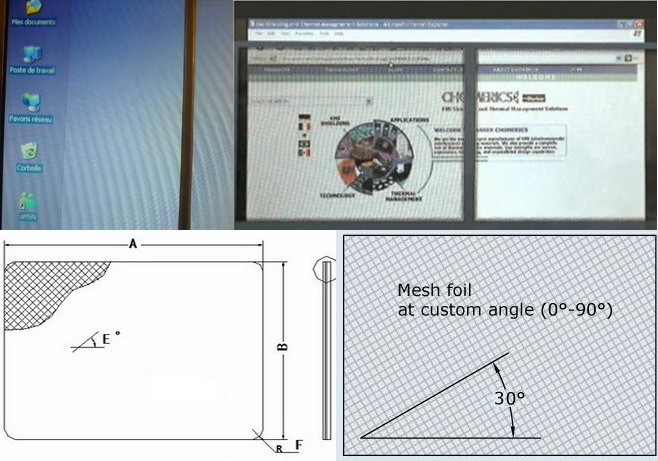

3. 丝网角度的选取是为了消除不同类型的显示器屏幕与夹丝网屏蔽玻璃之间的光干涉条纹(摩尔干涉条纹,Mesh foil with Moire effect),取得最佳的视觉效果。我公司可提供屏蔽玻璃小样,用于显示器丝网角度的测定。

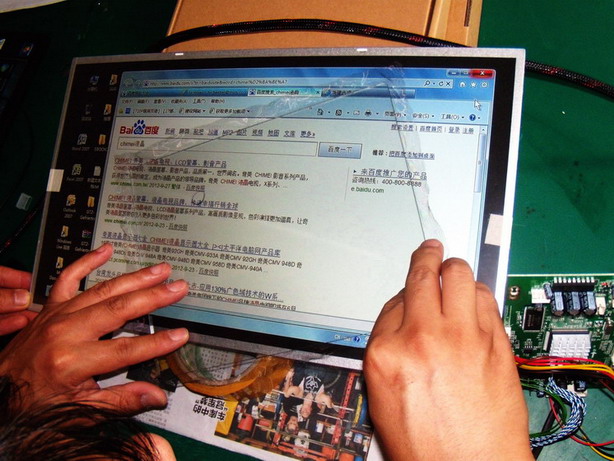

具体测定方法:按照安装距离,将无角度的夹丝玻璃在用户屏幕前旋转一定的角度,找到无干涉条纹的最佳视觉效果。记下此刻的金属丝网纬线与显示屏水平线的夹角,该刻度即为制作屏蔽玻璃时的丝网角度。测定到准确的抗干涉条纹丝网角度(Mesh foil at custom angle),摩尔干涉条纹将基本消失。
4. 透光率是对屏蔽玻璃产品视觉观察的要求,透光率与屏蔽效能成反比,设计当中应充分考虑屏蔽效能要求与透光率的关系。一般电磁屏蔽玻璃的透光率≥35% —85%(根据所选屏蔽材料的目数、开孔率决定)。
5. 适用温度是指屏蔽玻璃产品所使用的环境温度范围,一般工作温度在:-45℃~+90℃ 之间。
6. 光学镀膜是指屏蔽玻璃产品为达到良好的视觉效果,减低液晶屏能耗,增加玻璃的光透过率,减低屏幕外光的反射率而进行的光学镀膜处理。通常有AR(减反射)镀膜和AG(防眩)镀膜。
6. 电磁屏蔽玻璃的结构支撑材料,一般选择光学玻璃、光学有机玻璃(PMMA),镀膜玻璃和镀膜有机玻璃(PMMA)。
7. 对于镀膜屏蔽玻璃,ITO导电镀膜的面电阻阻值一般在“5欧姆—20欧姆”,可根据设计需要选择面电阻阻值和相应的透光率要求。
8. 屏蔽玻璃的接地电极方式主要有:预留屏蔽丝网导电飞边电极,BUSS BAR导电银江电极,包覆铜箔电极,包覆镀锡铜箔电极,包覆导电橡胶电极,包覆导电丝网衬垫电极...用户可根据需求来选择。
9. 丝网飞边宽度是指屏蔽玻璃中的屏蔽丝网外延,成为预留的接地安装导电网栅。金属材质导电网栅(不锈钢、镍)适合锡焊连接,但是铜丝网、锡包钢、铜包钢丝网以及聚酯纤维导电丝网、蚀刻网、屏蔽膜等屏蔽材料不适合焊接安装,一般选用压接、导电胶粘接,或者制作BUSS BAR银浆电极、包覆铜箔、导电橡胶等接地电极,再配合导电胶粘接、金工构件压接等方式完成导电接地。
10. 视觉检视要求是根据GJB2713-96《军用屏蔽玻璃通用规范》中关于丝网屏蔽玻璃外观质量标准的内容,来约定和检验屏蔽玻璃的外观质量。

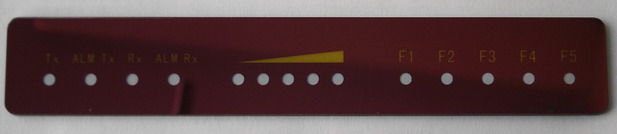

11. 丝印要求:公司可代客户制作丝印、移印,主要印刷Logo、刻度、文字、图形图像、标识等。丝印需提供设计图、效果图以及色卡代码。
