国产不锈钢屏蔽螺旋管衬垫
发布时间:2013-11-25

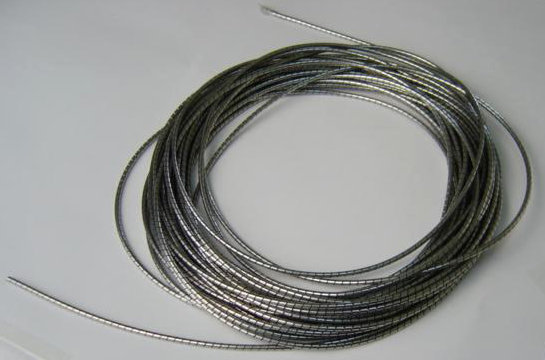

国产不锈钢螺旋管屏蔽衬垫
Stainless Steel Spiral EMI Gasket
应 用:
不锈钢螺旋管屏蔽衬垫价格低、屏蔽效能好、性价比较高,是高端民用电子设备理想的选择。特 点:
1)较高的屏蔽性能
2)不锈钢材料成本低廉,具有良好的弹性和抗压性能
3)不锈钢螺旋管镀锡后能进一步提高其导电性及屏蔽性能
重要技术参数:
1)材料
螺旋管:不锈钢
芯:PVC硬度80
2)屏蔽效能:在100KHz和1GHz之间其屏蔽效能超过160dB。
公制直径 (mm毫米) |
英制直径 (inch英寸) |
国外型号 (标准弹力*) |
国外型号 (中等弹力) |
0.86±0.051 |
0.034" ± .002" |
TNI-02 |
TNM-02 NC |
1.19 ±0.051 |
0.047" ± .002" |
TNI-03 |
TNM-03 NC |
1.60 ±0.076 |
0.063" ± .003" |
TNI-04 |
TNM-04 NC |
1.77±0.076 |
0.070" ± .003" |
TNI-.070 |
TNM-.070 NC |
1.98±0.076 |
0.078" ± .003" |
TNI-05 |
TNM-05 NC |
2.39±0.102 |
0.094" ± .004" |
TNI-06 |
TNM-06 NC |
2.62±0.102 |
0.103" ± .004" |
TNI-.103 |
TNM-.103 NC |
2.77±0.102 |
0.109" ± .004" |
TNI-07 |
TNM-07 NC |
3.18±0.102 |
0.125" ± .004" |
TNI-08 |
TNM-08 NC |
3.53±0.127 |
0.139" ± .005" |
TNI-.139 |
TNM-.139 NC |
3.58±0.127 |
0.141" ± .005" |
TNI-09 |
TNM-09 NC |
4.37±0.127 |
0.172" ± .005" |
TNI-11 |
TNM-11 NC |
4.75±0.152 |
0.187" ± .006" |
TNI-12 |
TNM-12 NC |
6.35±0.178 |
0.250" ± .007" |
TNI-16 |
TNM-16 NC |
7.92±0.229 |
0.312" ± .009" |
TNI-20 |
TNM-20 NC |
*表示标准弹力不锈钢螺旋管衬垫不带芯,所有的标准弹力衬垫不带内芯(NC) |
|||
产品说明 |
|||
应用 |
不锈钢螺旋管屏蔽衬垫价格低、屏蔽效能好、性价比较高,是高端民用电子设备理想的选择。 |
||
特点 |
1.较高的屏蔽性能 2.不锈钢材料成本低廉,具有良好的弹性和抗压性能 3.不锈钢螺旋管镀锡后能进一步提高其导电性及屏蔽性能 |
||
技术参数 |
1.材料 螺旋管:不锈钢Stainless Steel 芯:PVC硬度80 |
||
2.屏蔽效能 原 材 料:不锈钢Stainless Steel 屏蔽效能:在1MHz—1GHz频段,其屏蔽效能超过80dB。(80dB—160dB) |
|||
3.压缩弹力 不锈钢螺旋管屏蔽衬垫分以下2种不同的压缩弹力,理想的压缩是螺旋管直径的25%,由于压力跟不锈钢的厚度有关,所以下面标注的只是近似值。 标准弹力:4.8公斤/厘米(平均) 中等弹力:1.6公斤/厘米(平均) |
注:这种螺旋管屏蔽衬垫不推荐应用潮湿和盐雾环境,因为这种衬垫边缘没有电镀。如果遇到潮湿和盐雾环境,推荐使用我们的铍铜螺旋管屏蔽衬垫。
内芯:为了降低成本,我们推荐使用不带芯的螺旋管屏蔽衬垫,如果遇到需要过量压缩的情况,订货时请将中等弹力和低弹力型号的尾缀NC去掉。
